Aérotherme modulant gaz – AG M D
Présentation
Aérotherme gaz modulant avec des puissances allant de 14 à 91 kW. Cet appareil de chauffage possède un haut rendement. En effet, il est supérieur à 89%. C’est pourquoi il est très efficace. De plus, il peut souffler l’air chaud horizontalement ou verticalement selon l’installation souhaitée.
Par ailleurs, la régulation de cet aérotherme se fait par thermostat programmable muni de différentes fonctionnalités.
Téléchargement
Qu’est ce qu’un aérotherme modulant ?
Il s’agit d’un appareil de chauffage piloté par un thermostat simple, programmable ou grâce à une interface GTC (Gestion Technique du Chauffage).
Dans un premier temps, une sonde interne à l’aérotherme modulant mesure la température de l’air et ajuste la puissance du brûleur en fonction de la température à atteindre dans le volume. Ensuite, grâce à cette modulation, la température de soufflage varie peu et le niveau de confort reste constant.
D’autre part, le brûleur à pré-mélange, en maintenant le ratio air/gaz constant, permet d’avoir une combustion idéale quel que soit le niveau de puissance délivré.
Ainsi, en optimisant le rendement, des économies d’énergie sont réalisées et les émissions polluantes réduites.
Avantages
- Son design moderne et élégant permet une adaptation facile dans différents environnements. En effet, c’est un appareil compact avec un poids faible.
- Cet aérotherme est équipé d’un brûleur à pré-mélange modulant. Puis, sa chambre de combustion est en acier inoxydable.
- D’autre part, aucune évacuation des condensats n’est nécessaire.
- Par ailleurs, sa faible consommation énergétique est un atout non négligeable. En effet, son système de régulation est étudié pour une consommation optimale.
- De même, cet aérotherme est conforme aux normes CE et ErP 2021.
- Enfin, en option, l’AG M D est pilotable par GTC via une interface.
Informations techniques
| Modèle | 10 | 20 | 30 | 35 | 40 | 55 | 60 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|
| Puissances | |||||||||
| Charge nominale (kW) | 14 | 22,8 | 32 | 34,9 | 44 | 55 | 66 | 72 | 91 |
| Puissance maximale (kW) | 8,5 | 13,5 | 18 | 18 | 26,4 | 33 | 39,6 | 48 | 60 |
| Charge minimale (kW) | 12,5 | 20,7 | 28,9 | 31,3 | 41,1 | 50,7 | 61,2 | 68,6 | 86,9 |
| Puissance minimale (kW) | 8 | 12,8 | 17 | 17 | 25,3 | 31,5 | 37,9 | 46 | 57,6 |
| Rendement à la puissance maxi (%) | 90,4 | 90,6 | 90,4 | 89,6 | 93,5 | 92,2 | 92,7 | 95,3 | 95,5 |
| Rendement à la puissance mini (%) | 93,8 | 94,6 | 94,6 | 94,6 | 95,8 | 95,6 | 95,6 | 95,9 | 96 |
| Consommation | |||||||||
| Conso. gaz naturel G20 (m³/h) | 1,5 | 2,4 | 3,4 | 3,7 | 4,7 | 5,8 | 7 | 7,6 | 9 |
| Conso. gaz propane G31 (kg/h) | 1,1 | 1,8 | 2,5 | 2,8 | 3,5 | 4,4 | 5,3 | 5,8 | 7,3 |
| Autres données techniques | |||||||||
| Ø évacuation produits de combustion (mm) | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 100 | 100 |
| Pression d'évacuation des produits de combustion (Pa) | 90 | 90 | 90 | 90 | 120 | 120 | 120 | 130 | 130 |
| Raccordement gaz | 1/2'' | 1/2'' | 1/2'' | 1/2'' | 3/4'' | 3/4'' | 3/4'' | 1'' | 1'' |
| Débit d’air (m³/h) | 2 950 | 4 000 | 4 200 | 4 200 | 6 000 | 8 500 | 8 500 | 10 200 | 10 700 |
| Portée d’air horizontale (m) | 12 | 16 | 23 | 23 | 26 | 28 | 30 | 38 | 40 |
| Portée d’air verticale (m) | 5 | 5 | 6 | 6 | 7 | 7 | 8 | - | - |
| Poids (kg) | 46 | 50 | 53 | 53 | 78 | 86 | 90 | 185 | 195 |
| Niveau sonore (à 5 m) (dBa) | 56,5 | 58 | 59 | 59 | 59 | 64 | 64 | 62 | 62 |
| Puiss. électrique (W) | 200 | 300 | 300 | 300 | 325 | 750 | 750 | 730 | 760 |
| Intensité (A) | 0,9 | 1,4 | 1,4 | 1,4 | 1,5 | 3,5 | 3,5 | 3,3 | 3,5 |
| Rendement saisonnier (%) | 78,3 | 78,1 | 78,4 | 78,5 | 78,3 | 78,8 | 78,3 | 78,2 | 77,9 |
| NOx (mg/kWh) | 48 | 48 | 45 | 45 | 39 | 49 | 45 | 51 | 43 |
| Hauteur mini. suspension (horizontale) (m) | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 |
| Hauteur mini. suspension (verticale) (m) | 4 | 4 | 4 | 4 | 5 | 6 | 6 | - | - |

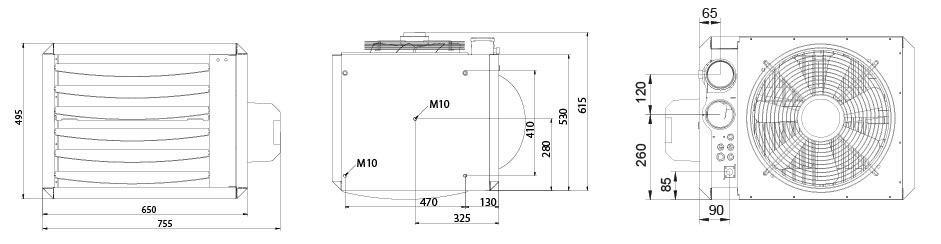

10 à 35
–

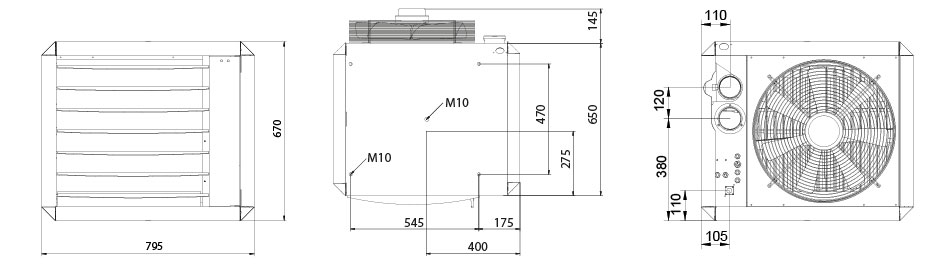

40 à 60
–

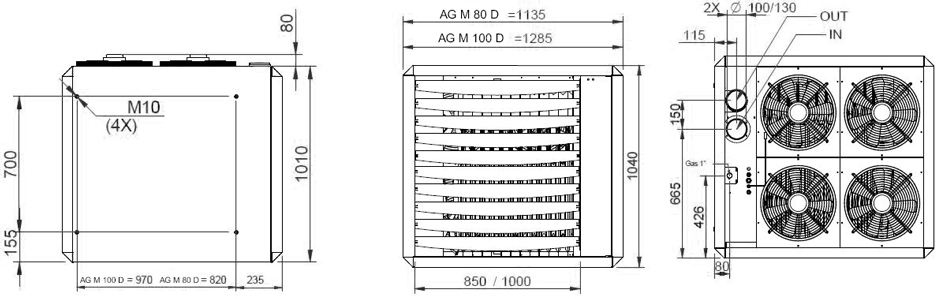

80 à 100
–

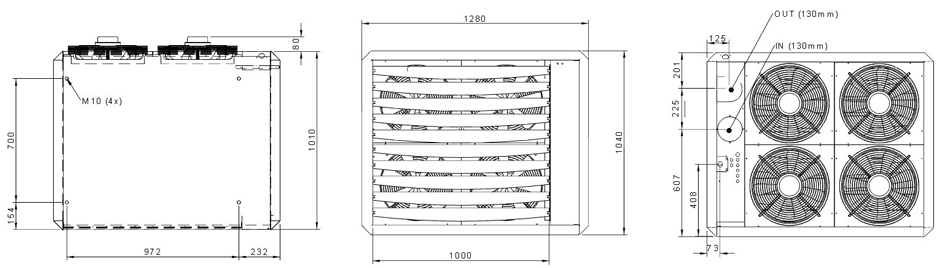

120

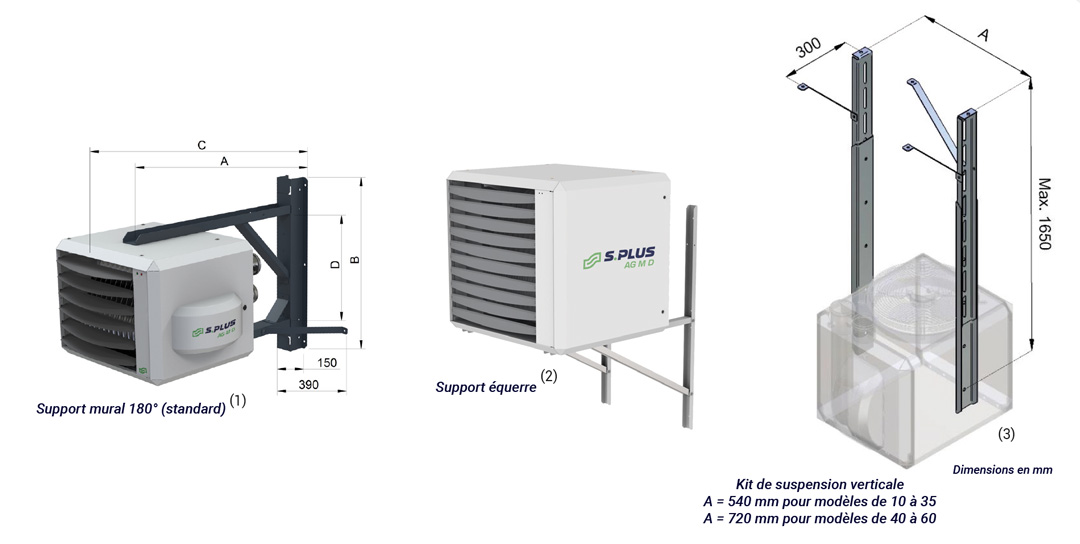

Modèles |
A |
B |
C |
D |
|---|---|---|---|---|
10 à 35 |
550 |
640 |
830 |
540 |
40 à 60 |
665 |
815 |
990 |
720 |

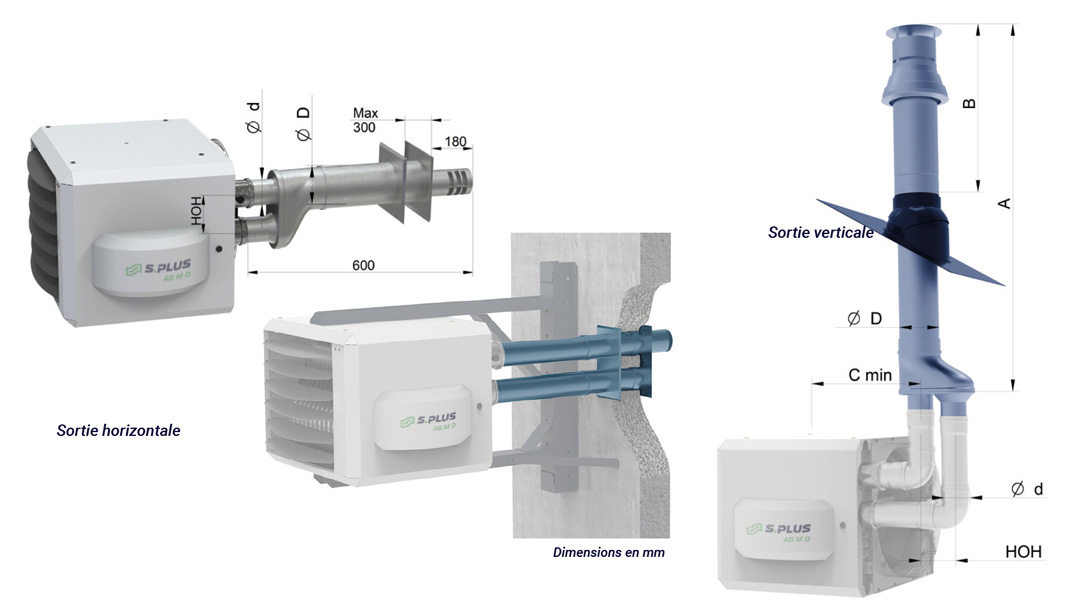

Modèles | ød | øD | A | B | V | HOH |
|---|---|---|---|---|---|---|
10 à 35 | 80 | 125 | 1 200 | 400 | 500 | 110 |
40 à 60 | 80 | 125 | 1 200 | 500 | 600 | 110 |
80 | 100 | 150 | 1 200 | 500 | - | 140 |
120 | 130 | 200 | 1 850 | 955 | - | 255 |
–
Retrouvez tous les codes des accessoires de la fumisterie dans la page catalogue disponible en téléchargement.
Ce type d’aérotherme peut être piloté par thermostat standard ou programmable. En effet, cela va contrôler le brûleur modulant ainsi que la vitesse du ventilateur. Par ailleurs, ce type de régulation a été étudié dans le but d’obtenir une consommation d’énergie optimale.
La version Programmable possède des fonctionnalités supplémentaires comme 10 programmes différents. Mais aussi, l’ajustement automatique de l’heure d’été ou encore le verrouillage par code PIN.
La régulation de ces aérothermes modulants peut également se faire via une interface GTC (Gestion Technique du Chauffage).
Pour des informations plus détaillées, consultez la page catalogue disponible en téléchargement.
