Aérotherme Gaz
Présentation
Les aérothermes gaz AGMC H.1 sont disponibles avec des puissances comprises entre 16 kW et 216 kW. Entre autre, ce sont des appareils de chauffage modulants à condensation.
En ce qui concerne le phénomène de condensation, il permet la récupération de la chaleur latente contenue dans les produits de combustion. C’est-à-dire que la chaleur « perdue » va être récupérée. Ce principe permet ensuite d’atteindre un rendement plus élevé (107% sur PCS).
Par ailleurs, ce type d’aérotherme existe également avec des ventilateurs centrifuges. Cela permet ainsi de souffler l’air chaud à travers un réseau de gaines rigides ou souples. N’hésitez pas à nous consulter, de nombreux accessoires sont disponibles.
Ces appareils sont éligibles aux certificats d’économies d’énergie CEE ou C2E. En effet, la plage de modulation du brûleur Premix est supérieure à celle exigée par le dispositif des CEE. De plus, il est possible d’augmenter le gisement des C2E en combinant le chauffage décentralisé à de la destratification du type VPL ou VES. Contactez nous pour plus de renseignements.
Qu’est ce qu’un aérotherme gaz modulant à condensation ?
Ce système récupère l’énergie contenue dans la vapeur d’eau des produits de combustion. Pouvant aussi être appelés « fumées », elles se développent dans l’échangeur principal. L’aérotherme récupère ainsi la chaleur « latente » et les condensats sont évacués vers le bas.
Par ailleurs, cette technologie permet d’augmenter fortement le rendement par rapport à un aérotherme standard. Elle assure également des économies de combustibles.
De ce fait, le brûleur gaz à pré-mélange modulant régule la puissance thermique de l’aérotherme. Cela stabilise donc la température au niveau souhaité et optimise la consommation énergétique des appareils.
Avantages
- La chambre de combustion et l’échangeur sont en acier inoxydable.
- Ensuite, l’aérotherme gaz possède une technologie avancée de brûleur modulant de type Premix à prémélange.
- D’autre part, ce système de chauffage permet une faible stratification thermique.
- En ce qui concerne l’installation, il est idéal pour des locaux de 3 à 7 mètres de hauteur. Cependant, il est important d’avoir un minimum d’isolation.
- L’AGMC H.1 possède un capteur de température de l’air soufflé.
- Par ailleurs, grâce à son habillage aluzinc, il résiste à la corrosion.
- De plus, cet aérotherme garantit une faible consommation énergétique.
- Enfin, en ce qui concerne les options, il est possible d’obtenir une pompe de relevage et un neutraliseur des condensats.
Informations techniques
| Modèle | 15 | 25 | 35 | 40 | 60 | 80 | 100 | 135 | 150 | 200 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Puissances | |||||||||||
| Charge nominale PCS (kW) | 16,1 | 27,2 | 38,8 | 44,4 | 66,7 | 88,9 | 110,6 | 149,9 | 166,7 | 216,7 | |
| Puissance maximale PCI (kW) | 13,6 | 23 | 33,4 | 38,4 | 56,2 | 75,6 | 93,3 | 128,9 | 141 | 195 | |
| Charge minimale PCS (kW) | 4,6 | 6,8 | 9,6 | 9,6 | 13,9 | 24,5 | 10,8 | 21,1 | 36,6 | - | |
| Puissance minimale PCI (kW) | 4,3 | 6,6 | 9,2 | 9,2 | 13,5 | 23,8 | 10,6 | 20,6 | 35,3 | - | |
| Rendement en charge maximale PCI (%) ventilateur on/off | 94,1 | 93,9 | 95,1 | 95,1 | 93,6 | 94 | 93,8 | 95,5 | 94 | - | |
| Rendement en charge maximale PCI (%) ventilateur à vitesse variable | 93,2 | 94 | 94,8 | 94,8 | 94 | 94,4 | 93,9 | 95,7 | 94,8 | - | |
| Rendement en charge minimale PCS (%) ventilateur on/off | 106,7 | 107 | 106,9 | 106,9 | 107,3 | 107,1 | 107,4 | 107,5 | 107,3 | - | |
| Rendement en charge minimale PCS (%) ventilateur à vitesse variable | 106,1 | 106,7 | 106,4 | 106,4 | 106,6 | 106,9 | 106,9 | 107,4 | 107,1 | - | |
| Consommation | |||||||||||
| Conso. gaz naturel G20 (15˚C - m³/h) | 1,50 - 0,4 | 2,54 - 0,57 | 3,62 - 0,89 | 4,15 - 0,90 | 6,22 - 1,07 | 8,29 - 1,27 | 10,30 - 1,68 | 13,99 - 1,76 | 15,57 - 3,68 | 20,31 - 4,05 | |
| Conso. gaz propane G31 (15˚C - kg/h) | 1,13 - 0,32 | 1,91 - 0,48 | 2,68 - 0,64 | 3,17 - 0,64 | 4,72 - 1,04 | 6,22 - 0,89 | 7,76 - 1,34 | 10,51 - 2,23 | 11,69 - 2,57 | 15,20 - 3,25 | |
| Autres données techniques | |||||||||||
| Ø évacuation produits de combustion/arrivée d’air (mm) | 80/80 | 80/80 | 80/80 | 80/80 | 100/100 | 100/100 | 100/100 | 130/130 | 130/130 | 130/130 | |
| Raccordement gaz | 1/2'' (M) | 1/2'' (M) | 3/4'' (M) | 3/4'' (M) | 3/4'' (M) | 1'' (M) | 1'' (M) | 1'' (F) | 1'' (F) | 1'' (F) | |
| Débit d’air (à 20°C) ventilateur on/off (m³/h) | 1 410 | 2 190 | 5 000 | 5 000 | 5 300 | 9 000 | 9 800 | 16 300 | 16 300 | 18 500 | |
| Débit d’air (à 20°C) ventilateur à vitesse variable | 850 - 1 730 | 1 090 - 2 400 | 1 350 - 3 900 | 1 350 - 3 900 | 2 700 - 5 500 | 4 500 - 8 800 | 5 400 - 9 400 | 7 350 - 14 500 | 7 350 - 16 300 | - | |
| Delta T (ΔT) ventilateur on/off (K) | 29,0 - 9,2 | 31,5 - 9,0 | 20,0 - 5,5 | 23,1 - 5,5 | 31,8 - 7,7 | 25,2 - 7,9 | 29,6 - 9,2 | 23,7 - 3,8 | 25,9 - 6,5 | 6,6 - 30,1 | |
| Delta T (ΔT) ventilateur à vitesse variable (K) | 23,4 - 14,8 | 28,0 - 17,8 | 25,7 - 20,4 | 29,3 - 19,9 | 30,8 - 14,5 | 25,9 - 15,6 | 30,9 - 16,5 | 26,7 - 8,3 | 26,2 - 14,2 | - | |
| Portée d’air (m) | 10-16 | 14-20 | 28-36 | 28-36 | 28-36 | 32-46 | 36-50 | 48-68 | 48-68 | - | |
| Poids (kg) | 50 | 56 | 95 | 95 | 111 | 135 | 155 | 228 | 230 | 246 | |
| Niveau sonore (à 5 m, latéral) ventilateur on/off (dBa) | 44 | 48 | 48 | 48 | 51 | 52 | 52 | 58 | 58 | 58 | |
| Niveau sonore (à 5 m, latéral) ventilateur à vitesse variable (dBa) | 44 - 31 | 48 - 31 | 47 - 31 | 47 - 31 | 51 - 33 | 49 - 33 | 52 - 34 | 55 - 34 | 55 - 34 | - | |
| Puissance électrique (W) | 100 | 175 | 300 | 300 | 320 | 490 | 670 | 1 280 | 1 500 | 1 450 | |
| Intensité (A) | 0,5 | 0,8 | 1,4 | 1,4 | 2 | 2,9 | 3,2 | 6,5 | 7,6 | 10 | |
| Code (G20) | 119 1900 | 119 1905 | 119 1910 | 119 1920 | 119 1930 | 119 1940 | 119 1950 | 119 5056 | 119 1960 | 119 1970 | |
| Code (G31) | 119 1901 | 119 1906 | 119 1915 | 119 1925 | 119 1935 | 119 1945 | 119 1955 | 119 5057 | 119 1965 | 119 1971 | |

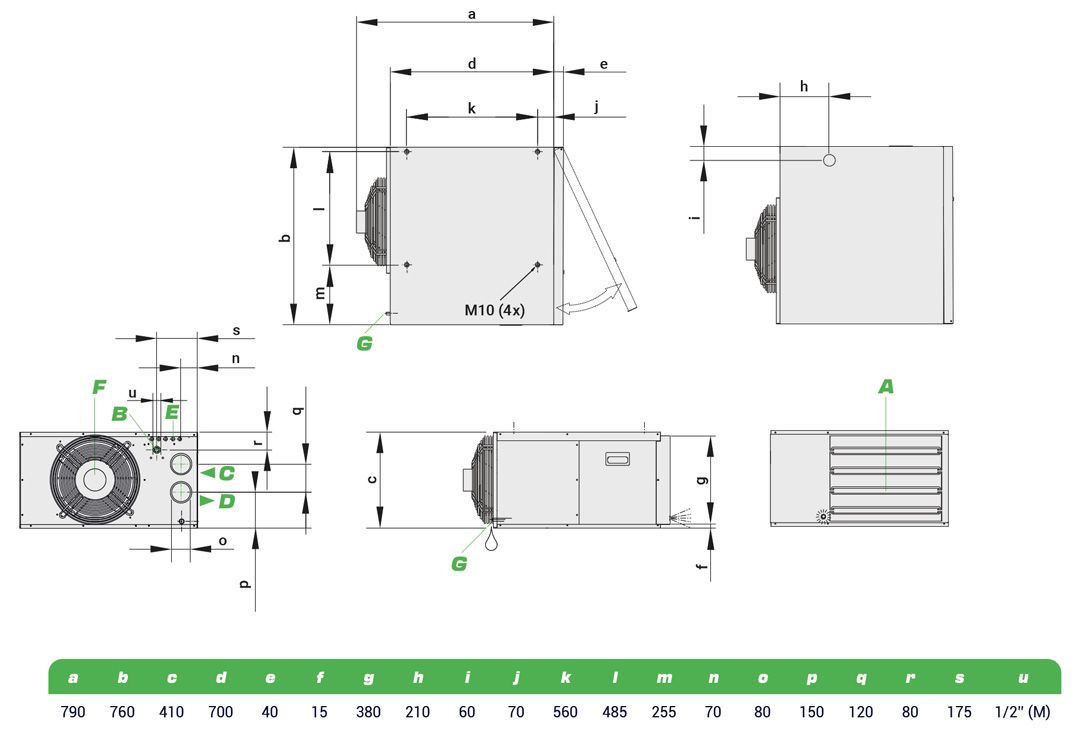

15 à 25
–

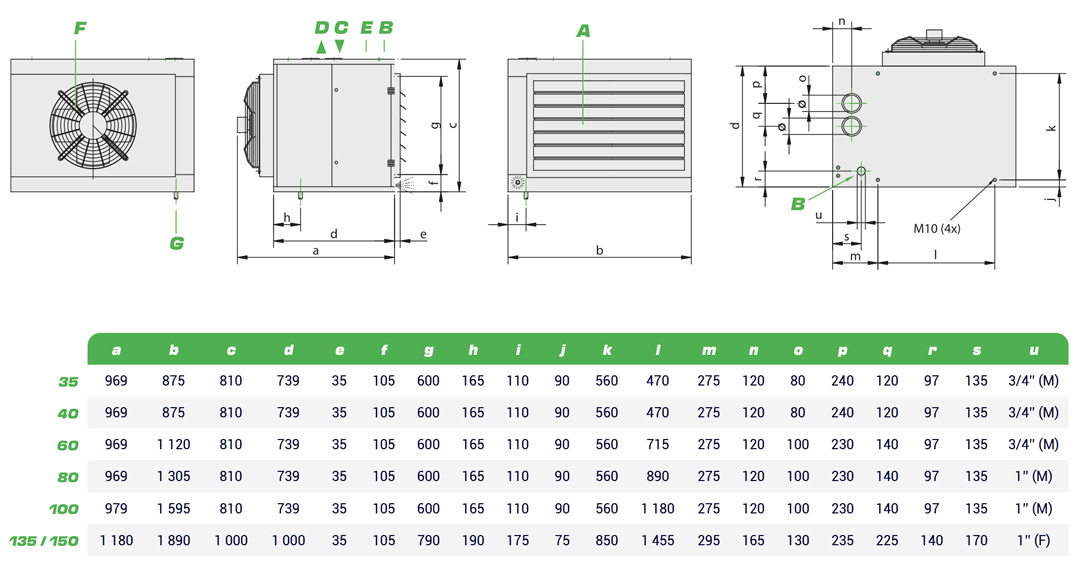

35 à 150
–
A : Volets horizontaux – B : Raccordement gaz – C : Admission d’air de combustion – D : Évacuation des produits de combustion – E : Raccordement électrique – F : Ventilateur axial – G : Raccordement de condensat ø40 mm
–

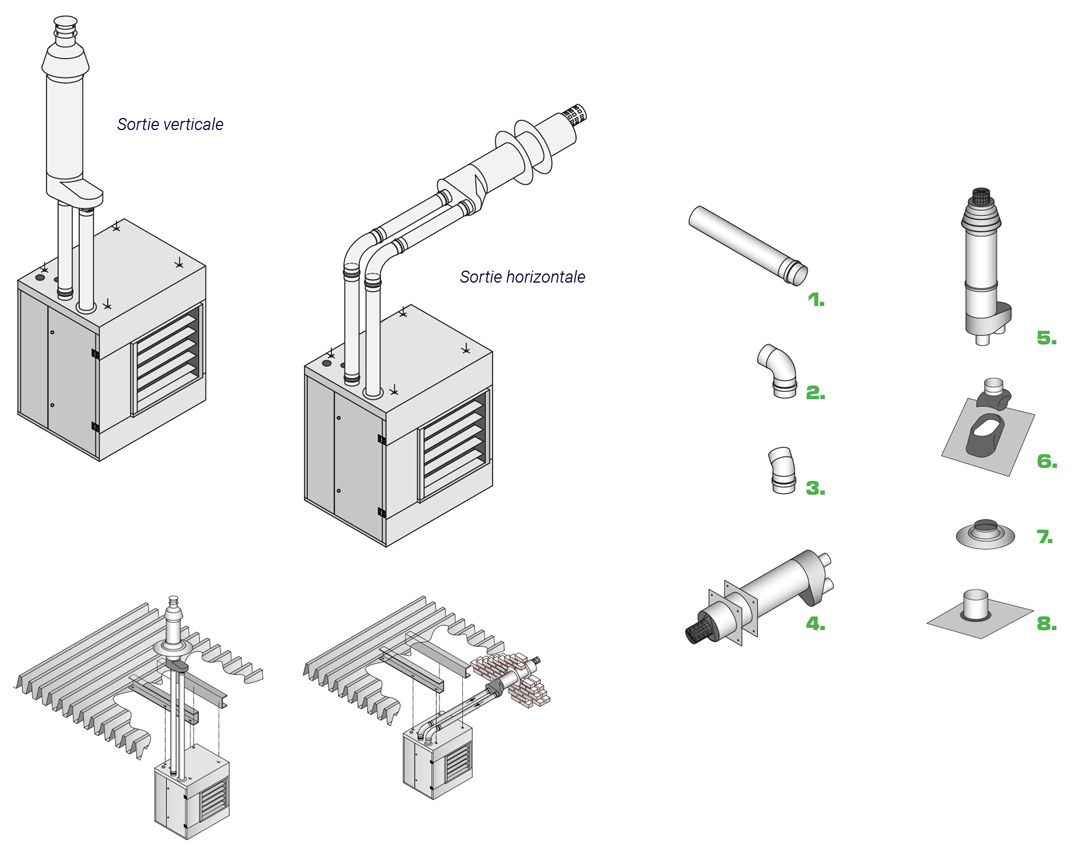

1 : Conduit droit – 2: Coude 90° – 3 : Coude 45° – 4 : Ventouse murale – 5 : Ventouse toiture – 6 : Solin en plomb pour toiture inclinée – 7 : Plaque adhésive – 8 : Solin en plomb flexible
–

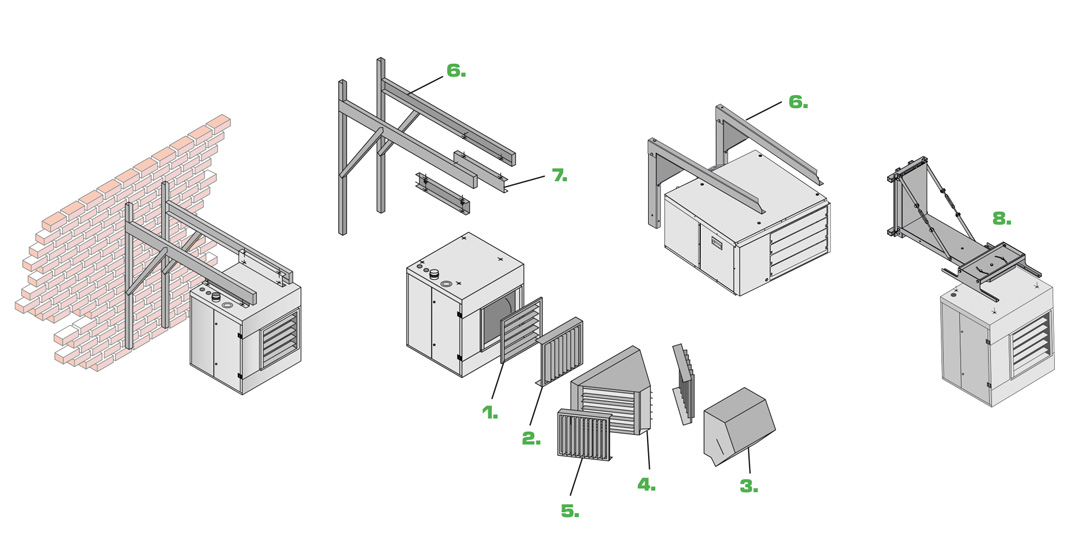

1 : Volets horizontaux (standard) – 2: Volets verticaux – 3 : Tête de soufflage 45° – 4 : Plénum 2 sorties 45° avec volets horizontaux – 5 : Volets verticaux pour plénum – 6 : Console murale – 7 : Anti-vibrations – 8 : Console orientable (modèles 15 à 60)
Afin de réguler la température du bâtiment, il est possible de piloter jusqu’à 8 aérothermes avec le thermostat programmable TDP+.
Ce dernier peut être complété par une interface GTC si nécessaire.
Plus d’informations concernant la régulation de cet aérotherme modulant à condensation dans la page catalogue.
