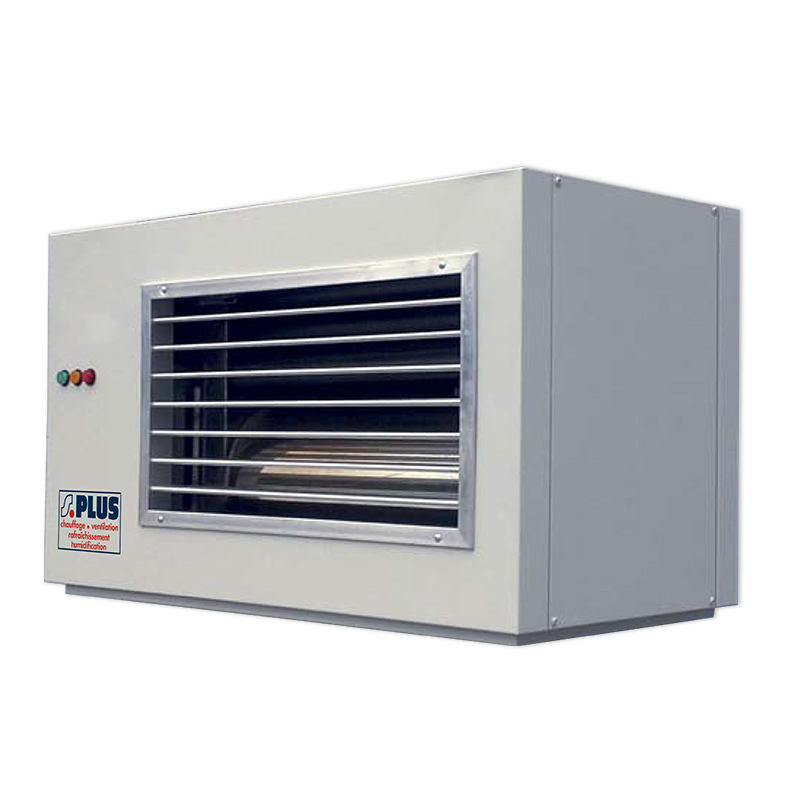

Aérotherme fioul AF
Présentation
L’aérotherme fioul AF est disponible avec des puissances comprises entre 32 et 80 kW. Il est adapté aux locaux de 3 à 7 mètres de hauteur avec un minimum d’isolation.
La régulation par thermostat permet d’ajuster la puissance au besoin réel de chauffage et réduit le phénomène de stratification grâce au brassage optimisé de l’air ambiant.
Débit d’air de 3 600 à 9 000 m³/h pour la version hélicoïdale. Consultez-nous pour la version centrifuge et pour les ERP (Établissement Recevant du Public)
Avantages
- Brûleur fioul RIELLO.
- Rendement élevé de 92%.
- Couplage à une citerne garantissant une grande autonomie.
- 2 modes de ventilation
- Ventilateur hélicoïdal.
- Ventilateur centrifuge, nous consulter.
- Faible niveau sonore.
- Pas d’emprise au sol.

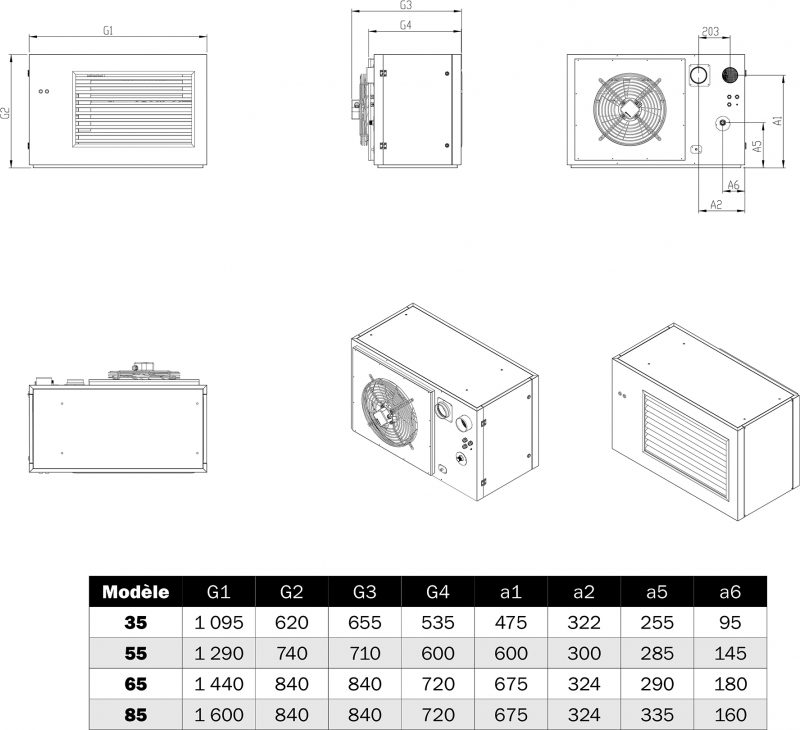

Informations techniques
Modèles | AF 35 H | AF 55 H | AF 65 H | AF 85 H |
|---|---|---|---|---|
Puissance (kW) | 32 | 50 | 62 | 80 |
Rendement (%) | 92 | 92 | 92 | 92 |
Alimentation combustible (Pouces) | 1/2'' + 1/2'' | 1/2'' + 1/2'' | 1/2'' + 1/2'' | 1/2'' + 1/2'' |
Consommation estimée (L/h) | 3 | 4,6 | 5,8 | 7,4 |
Alimentation électrique (V/Hz) | 230 / 50 | 230 / 50 | 230 / 50 | 230 / 50 |
Intensité absorbée (W) | 350 | 410 | 690 | 1 120 |
Débit d’air (version hélicoïde) (m³/h) | 3 600 | 5 800 | 7 000 | 9 000 |
Nombre de ventilateurs | 1 | 1 | 2 | 2 |
Portée d'air (m) | 17 | 23 | 25 | 27 |
ΔT (°C) | 30 | 30 | 30 | 30 |
Diamètre cheminée / reprise air (mm) | 100 / 100 | 100 / 100 | 130 / 130 | 130 / 130 |
Niveau sonore (à 5 m) (dB(A)) | 52 | 58 | 59 | 60 |
Poids (version hélicoïde) (kg) | 75 | 118 | 128 | 192 |

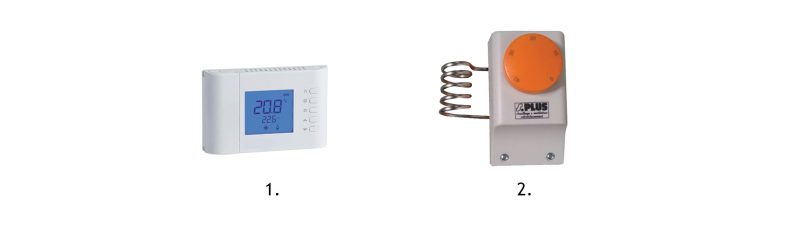

La température peut être régulée par un thermostat étanche simple 1 consigne (TC 800 (2)), ou par un thermostat programmable 2 consignes (TP2-2(1)). Les régulateurs proposent une plage de réglage de 0 à 40°C ainsi qu’une programmation journalière.

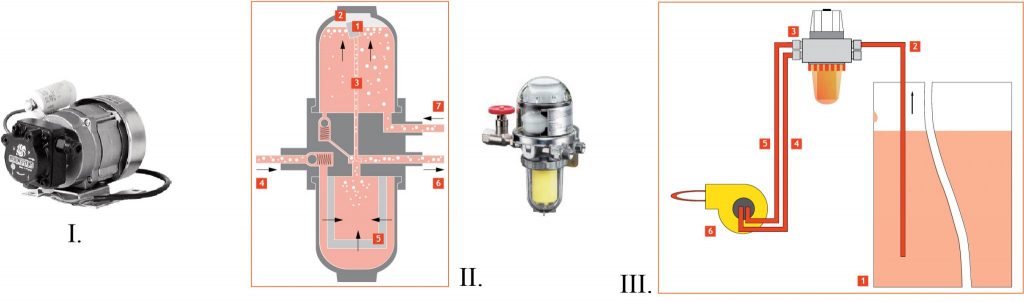

I. Pompe de gavage (sur demande) : Utilisée dans les installations éloignées de la cuve fioul; doit être installée le plus près possible de la cuve.
II. Combiné filtre et purgeur d’air (TOC DUO) :
- Corps poreux
- L’air amené s’accumule dans la partie supérieure
- L’air est aspiré par la dépression et finement ajouté au fioul
- Conduite d’aspiration du réservoir
- Filtre
- Départ de la pompe du brûleur; le système est purgé au moyen du gicleur
- Retour de la pompe du brûleur
III. Système monotube sans alimentation retour avec bouclage brûleur sur le filtre TOC DUO :
- Réservoir avec kit de soutirage
- Conduite d’aspiration
- Filtre / Purgeur d’air
- Départ
- Retour
- Brûleur

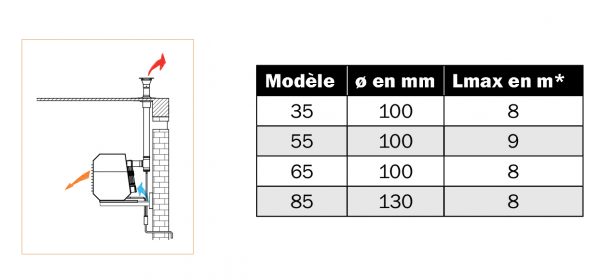

Sortie verticale – Type C23
* Lmax : longueur maximale des conduits d’évacuation pouvant être installés.
